微電子封裝軟釬焊焊料焊點中的孔洞缺陷種類
隨著無鉛錫膏的廣泛應用，人們發現在應用無鉛錫膏的時候會出現各種可靠性問題。其中一個影響焊點可靠性的問題是孔洞。在微電子封裝軟釬焊焊料形成的焊點內部存在六種孔洞，它們分別是：宏觀孔洞、微過孔孔洞、平面微孔洞，針型孔洞、收縮孔洞和柯肯達爾孔洞。孔洞的形成對焊點可靠性產生不可忽視的影響。不同類型的孔洞形成的位置、條件、機理以及影響因素各不相同。總體來講，孔洞的形成會影響熱量的傳導以及造成焊點機械可靠性的快速下降。隨著電子信息科技的不斷發展，焊點面積越來越小，孔洞占焊點面積比越來越大，因此孔洞對焊點造成的影響應該得到重視。

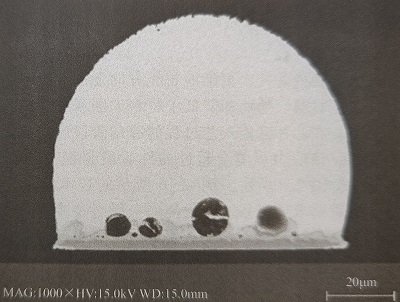

宏觀孔洞: 該類孔洞直徑在100 μm～ 300μm, 主要是因?yàn)楹父嘀腥軇┖土髯兊奶砑觿┱舭l(fā)產生的氣體在回流中沒有逃逸出來, 而在焊點內部形成大的孔洞。如倒裝芯片中，回流后UBM與焊料界面處的空洞。
微過孔孔洞: 高密度互連( HDI)使用微過孔來滿足PCB外層和內層互聯。然而帶有過孔的焊盤經常會由于過孔中的氣體無法逃逸而造成孔洞在焊點中形成。這就是所謂的微過孔孔洞, 其直徑一般為100 μm或更大, 會影響微通孔所在的內層系統的可靠性。
平面微孔洞: 直徑不超過25 μm～ 50 μm微孔洞分布在焊點和焊盤界面處的IMC上方的平面上, 主要在ImAg表面處理的焊盤上出現
針形孔洞: PCB上不良的鍍銅工藝使銅層上產生針狀的孔, 經過OSP或者ImAg表面處理后仍可以觀察到, 這些針孔會使IMC層內部或上方產生針形孔洞。
收縮孔洞: 嚴格說來收縮孔洞并不是孔洞,而是在焊點表面形成的帶有樹枝狀粗糙邊緣的線狀裂紋, 此種裂紋在SAC焊球表面中發現, 是由于SAC焊料順序凝固造成的, 也被稱為熱裂紋。
柯肯達爾孔洞: 直徑在1 μm～ 2 μm, 固態老化時不同金屬擴散速度不同，互擴散不平衡而在擴散速度較快的金屬一側產生了柯肯達爾孔洞。
孔洞的形成與多種因素相關，是各因素綜合影響的結果，但作為在封裝焊接中起重要作用的錫膏，要在產品設計時考慮到孔洞問題，并在錫膏配方設計時盡量避免產品在將來使用時產生孔洞。深圳市福英達工業技術有限公司專門從事高品質錫膏、錫膠、焊錫粉的研制與生產，對于如何降低焊點空洞率有一定的經驗心得，歡迎公司來電咨詢與合作。
