焊盤和過孔的區別是什么?
焊盤（Pad）和過孔(Via)在電子制造和PCB（印刷電路板）設計中扮演著不同的角色，它們之間的主要區別體現在定義、原理、作用以及設計細節上。以下是對這兩者的詳細比較：
一、定義
焊盤：焊盤是表面貼裝裝配的基本構成單元，用來構成電路板的焊盤圖案（land pattern），即各種為特殊元件類型設計的焊盤組合。焊盤分為插腳焊盤和表貼焊盤，其中插腳焊盤有焊孔，主要用于焊接插腳元件；而表貼焊盤沒有焊孔，主要用于焊接表貼元件,位于PCB的表面。

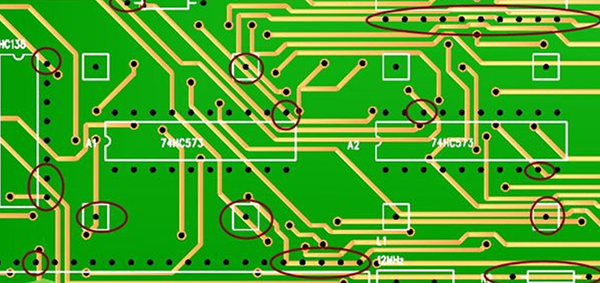

過孔：過孔也稱金屬化孔，是PCB制造中的一種重要元件。在雙面板和多層板中，為連通各層之間的印制導線，在各層需要連通的導線的交匯處鉆上一個公共孔，即過孔，可位于PCB的任何層。
二、原理
焊盤：焊盤的設計要確保元件能夠正確、牢固地焊接在電路板上。在功能上，Land是二維的表面特征，用于可表面貼裝的元件；而Pad是三維特征，用于可插件的元件。焊盤的結構設計對焊接點的形成至關重要，不正確的結構可能導致焊接不良。
過孔：過孔通過板層內的金屬層穿過整個PCB板，實現不同層之間電路的電氣連接。在工藝上，過孔的孔壁圓柱面上用化學沉積的方法鍍上一層金屬，用以連通中間各層需要連通的銅箔。過孔的參數主要有孔的外徑和鉆孔尺寸。
三、作用
焊盤：焊接元件引腳，焊盤不僅起到電氣連接的作用，還起到機械固定的作用。它確保元件能夠穩定地固定在電路板上，并保持良好的電氣接觸。
過孔：連接不同層的電路，過孔的主要作用是電氣連接，它幫助電子器件之間的信號傳輸和電流傳導。此外，過孔在某些情況下還可以起到散熱的作用。
四、設計細節
孔徑：過孔的孔徑一般較小，通常只要制板加工工藝能做到就足夠了。而焊盤的孔徑在鉆孔時會增加一定的尺寸，以確保焊接時焊錫能夠充分填充。
表面處理：過孔表面既可涂上阻焊油墨，也可不涂。而焊盤表面通常需要保持清潔和光滑，以便焊接時焊錫能夠良好地附著。
焊環寬度：過孔的焊環最小寬度通常為0.15mm（通用工藝情況下），以保證可以可靠沉銅電鍍。而焊盤的焊環最小寬度通常為0.20mm（通用工藝情況下），以保證焊盤的附著力量。
綜上所述，焊盤和過孔在PCB設計和制造中各有其獨特的作用和設計要求。正確理解和應用它們對于確保電路板的性能和可靠性至關重要。
-未完待續-
